Comprimés d'alliage d'aluminium : sélection, taux de récupération et pratiques de fusion
Une fonderie exécutant des billettes 6061 à 730°C ajoute des comprimés de manganèse via un piston cloche, attend deux minutes et échantillonne le bain. Le laboratoire renvoie 0,58% Mn contre une fenêtre de 0,60-0,70%. Rien n'allait avec le métal. Les comprimés sont simplement passés dans une masse fondue plus froide et plus oxydée que ne le supposaient les spécifications, et une partie de l'ajout s'est retrouvée dans l'écumeur.
Voici d'abord la conclusion : les comprimés d'alliage d'aluminium gagnent leur place chaque fois que l'élément dont vous avez besoin fond bien au-dessus de votre température de maintien et qu'un alliage maître exigerait un four plus chaud ou une agitation plus longue que ce que le programme le permet. Obtenez la qualité, la taille des particules et la routine de plongée correctes, et la récupération se situe confortablement entre le bas et le milieu des années 90. Si vous vous trompez, vous payez pour un métal qui n'atteint jamais l'alliage.
Ce que fait réellement une tablette d'alliage dans la fonte
Un comprimé est un mélange compacté de fine poudre métallique maintenue ensemble dans une matrice de flux. Le compactage crée une porosité interne, et cette porosité est tout l'intérêt : l'aluminium liquide pénètre dans le comprimé, brise la structure de l'intérieur et expose continuellement la surface métallique fraîche au bain au lieu de laisser une seule peau d'oxyde sceller la particule.
La partie flux n’est pas une charge. Il fond à la température du bain, mouille les particules métalliques et supprime la formation d'oxyde à la limite des particules. C’est la différence entre un comprimé qui se dissout en quatre-vingt-dix secondes et un poids égal de copeaux d’usinage qui flottent, fument et s’oxydent à la surface.
Quand la route des tablettes bat un alliage maître
Température de maintien égale ou inférieure à environ 760 °C, où un alliage maître à point de fusion plus élevé se dissout lentement et de manière inégale.
De petits ajouts correctifs sur un cycle court, comme par exemple découper un bain pauvre en manganèse ou en chrome de 0,05% plutôt que de construire un alliage à partir de zéro.
Fours de table, unités à creuset et petites installations à induction qui ne disposent pas de l'agitation de fusion qu'un alliage maître suppose.
Des éléments qui se perdent facilement par oxydation lorsqu'ils sont introduits sous forme de métal pur, le titane et le chrome étant les contrevenants habituels.
Les alliages maîtres sont toujours gagnants sur les ajouts de masse importants, sur les familles d'alliages que vous utilisez chaque jour et partout où la chimie des déchets contient déjà la majeure partie de l'élément cible. Les deux familles de produits ne sont pas tant des concurrents que des points différents sur la même courbe d'addition.
Faire correspondre les qualités de comprimés aux alliages cibles
La sélection des tablettes suit l’alliage et non l’inverse. Les sept éléments normalement fournis sous forme de tablettes correspondent à des familles d'alliages assez prévisibles, et savoir quelle famille vous utilisez élimine la plupart des incertitudes avant d'ouvrir un devis.
Tableau 1. Éléments de comprimés d'alliage mappés à des alliages cibles typiques, avec la raison pratique du choix de l'itinéraire du comprimé et l'erreur qui coûte le plus cher en métal.
Élément
Alliages cibles typiques
Pourquoi la route des tablettes convient-elle
Piège courant
Cuivre
Série 2xxx, 201, 206, A319
Récupération élevée à des températures de maintien normales, facile à doser par petites étapes
Traiter le cuivre comme étant à dissolution rapide ; il faut remuer, pas seulement de la patience
Manganèse
3003, 3103, 6061
Contourne la dissolution lente du manganèse à point de fusion élevé à 730°C
Ajout en dessous de 700°C, où la récupération chute fortement
Fer
8006, 8021, papier aluminium
Introduit du fer sans les problèmes de boues des déchets grossiers
Un ajout excessif, qui pousse le fer au-delà du seuil de boue
Silicium
4xxx, A356, A360

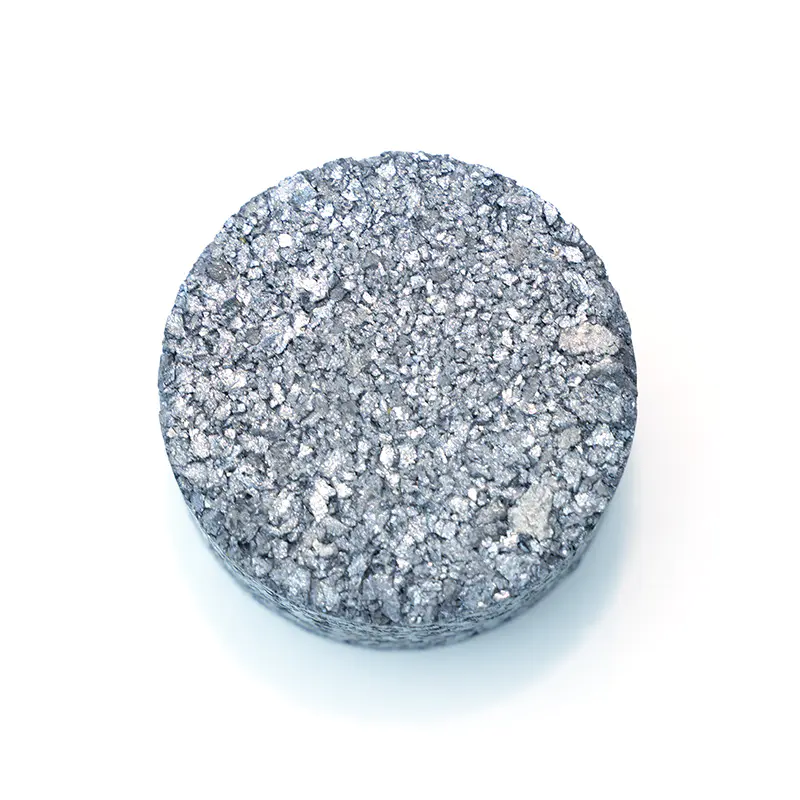

Les comprimés de silicium fusible évitent la poussière et la ségrégation des mélanges de poudres
En supposant que le silicium se comporte comme le cuivre ; sa densité est plus faible
Titane
Alliages de fonderie à grains affinés
Limite la perte par oxydation subie par le fil de titane pur
Le confondre avec un nucléant ; composition alimentaire des comprimés, pas la taille des grains
Chrome
Alliages 5xxx résistants à la corrosion

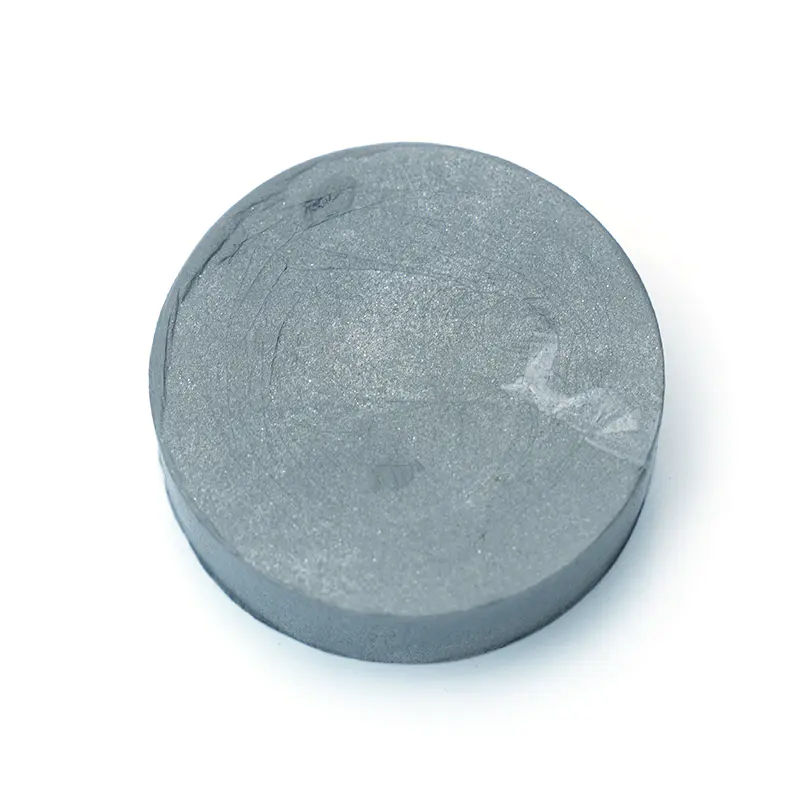

Fournit du chrome à des températures où l'alliage maître cale
Sous-estimation de la demande de flux à basse température du bain
Zirconium
Spécialité 7xxx et alliages conducteurs

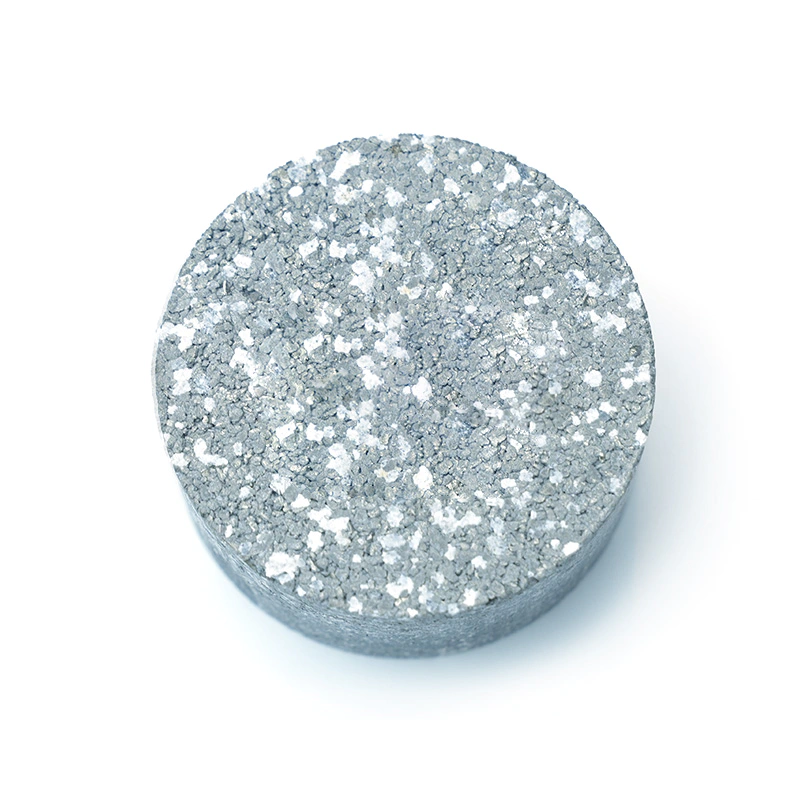

Dosage précis des éléments requis dans de très faibles pourcentages
Mauvaise répartition ; le zirconium a besoin d'une agitation approfondie
Récupération : pourquoi 93 % est normal et 100 % est une astuce de cotation
Exécutez l’arithmétique sur un bain d’une tonne et l’image devient rapidement plus nette. Augmenter le manganèse de 0,10 % nécessite environ 1,05 kg de manganèse par chimie pure. À 93 % de récupération, vous chargez en réalité environ 1,13 kg. Si un fournisseur propose une hypothèse de 100 % alors que votre fournaise fournit 90 %, le manque à gagner se manifeste sous la forme d'un ajout correctif répété à chaque chaleur, et cela coûte plus cher que la différence de prix unitaire ne le fera jamais.
Figure 1. Récupération indicative en une seule addition pour les éléments courants des comprimés à 720-740°C avec une plongée et une agitation appropriées. Les valeurs réelles varient en fonction de la température du bain, de l'agitation et de la taille des particules.
Où va le point de pourcentage manquant ? Trois places, principalement. Premièrement, les particules dont la coque d'oxyde survit au flux et n'entre jamais en contact avec de l'aluminium frais. Deuxièmement, les comprimés qui restent à la surface pendant plusieurs secondes avant de plonger, perdant la fraction la plus fine dans l'atmosphère. Troisièmement, les scories et l’accumulation de murs, où le métal est physiquement attaché à quelque chose que vous enlevez. La température, le temps de séjour et l'agitation contrôlent tous les trois, c'est pourquoi le même comprimé peut fournir 88 % sur un four et 95 % sur le suivant.
Notes élément par élément du sol du four
Tablettes de cuivre
Le cuivre est l’un des ajouts les plus conviviaux, mais sa densité signifie qu’il se dépose si le bain est silencieux. Chargez les comprimés à travers un piston cloche, maintenez-les pendant soixante à quatre-vingt-dix secondes et remuez. Dans les alliages 2xxx et les qualités de coulée Al-Cu où la cible se situe à 0,1-0,3 % de l'analyse actuelle, les comprimés donnent une étape prévisible qui est facile à vérifier au spectromètre.

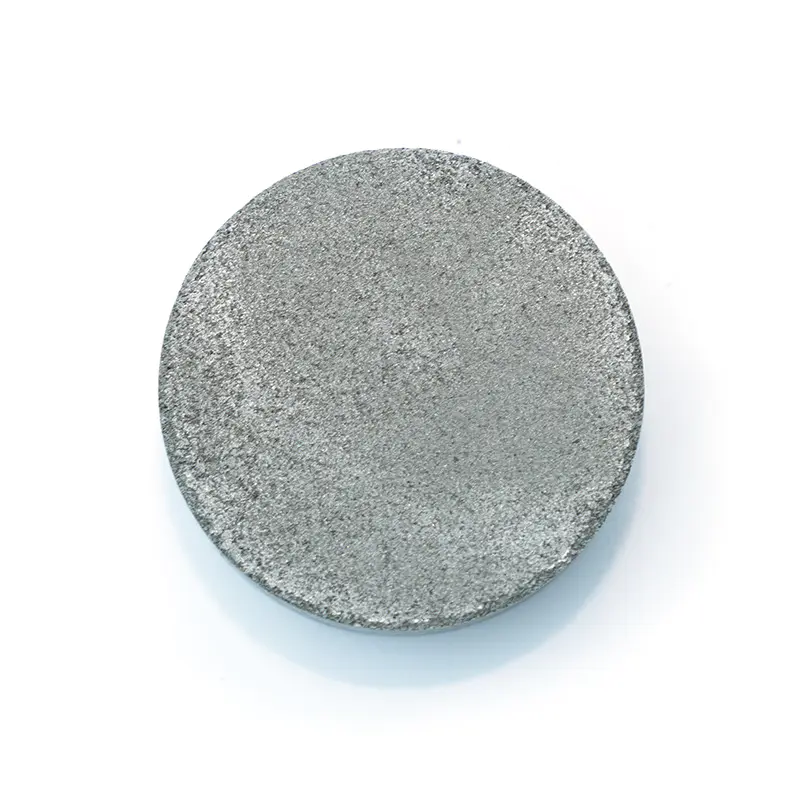

Le manganèse est l’étui classique des comprimés. Son point de fusion est bien supérieur à toute température de maintien pratique, de sorte qu'un alliage maître contenant du manganèse se dissout lentement à moins que le four ne soit inhabituellement chaud et bien agité. Pour les températures 6061, 3003 et 3103 qui sortent légèrement du spectromètre, les comprimés comblent l'écart au cours du même cycle de tapotement. Maintenez le bain au-dessus de 720°C et maintenez les comprimés sous la surface plutôt que de les laisser tomber dans le vortex.

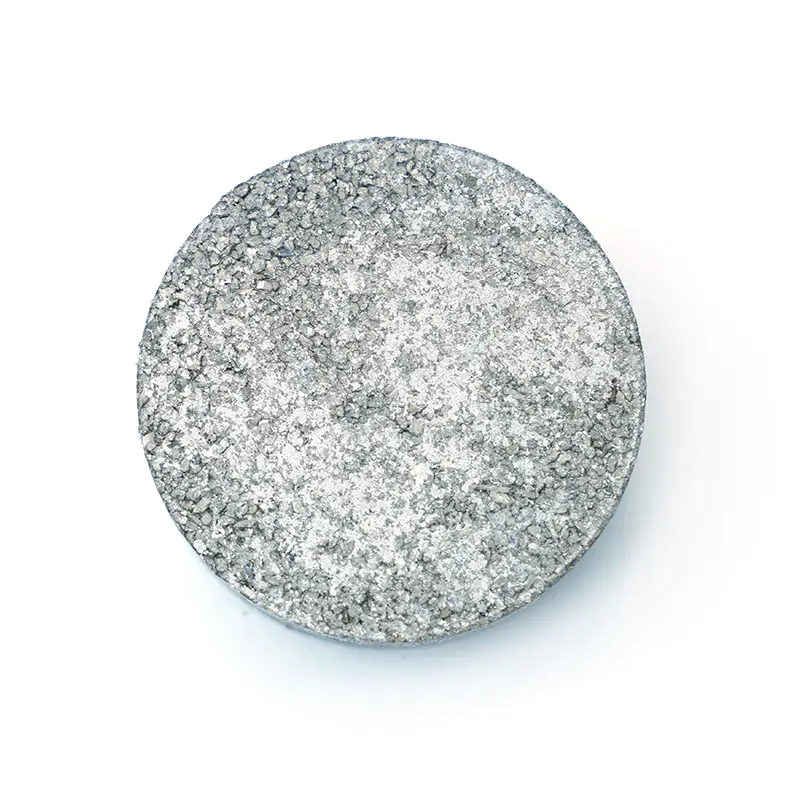

Le titane est l’élément qui punit le plus durement les manipulations imprudentes. Présenté sous forme de métal pur, il s'oxyde et se plaque sur les parois du four. Un comprimé protège les particules suffisamment longtemps pour pénétrer dans le bain. Utilisez des comprimés de titane pour créer la composition et rappelez-vous que la composition et le raffinement du grain sont deux tâches distinctes gérées par deux produits différents.
Des habitudes de stockage et de manipulation qui protègent la récupération
La plupart des plaintes de récupération remontant à un fournisseur s'avèrent, après inspection, être des problèmes de manipulation au niveau du four. Ce sont ces habitudes qui maintiennent la récupération mesurée proche des chiffres du laboratoire.
Conserver l'emballage scellé jusqu'au moment de l'utilisation. Une matrice de flux qui a absorbé l’humidité crachera et éclaboussera au contact de l’aluminium liquide.
Conserver dans un endroit couvert et sec. Les plateaux ouverts laissés sur le sol d'une fonderie pendant la nuit ramassent l'humidité et perdent leur fluidité.
Vérifiez la distribution granulométrique par lot avant de charger. Un excès de fines indique soit un transport difficile, soit un faible compactage, et les fines s'oxydent avant de se dissoudre.
Ne répandez jamais de comprimés sur la couche d'écume. Ils doivent pénétrer dans le métal et non dans la crémaillère.
Maintenez sous le piston pendant le temps de séjour recommandé par le fournisseur, généralement de soixante à cent vingt secondes, puis remuez pour une répartition uniforme.
Récupération record par chaleur. Une moyenne mobile sur trois mois vous en dit plus sur un produit que n'importe quel certificat unique.
Ce qu'il faut vérifier avant de passer la commande
Le prix au kilogramme est le chiffre le plus facile à comparer et le moins utile en soi. Travaillez plutôt sur une courte liste de contrôle et demandez des réponses documentées plutôt que des assurances verbales.
Teneur en éléments actifs et sa bande de tolérance, indiquée par lot plutôt que comme valeur typique.
Densité de compactage et limite de pourcentage de fines, car toutes deux déterminent le comportement dans le bain.
Données de test de dissolution à une température proche de votre propre température de maintien, ce qui n'est pas un idéal de laboratoire.
Traçabilité des lots et certificat d'analyse qui accompagne la livraison.
Assistance technique assurée par des personnes qui se sont tenues à côté d'un four, et pas seulement d'un bureau de vente.
Un fournisseur avec une véritable profondeur de production peut généralement répondre aux questions sur la technique de plongée, le temps de séjour et la chimie du flux sans escalade. Il est également utile de savoir où le matériau est réellement fabriqué, combien de lignes le traitent et quel système qualité le régit, car ces détails expliquent pourquoi un lot se comporte comme le précédent. Le base de fabrication et système de qualité derrière un fournisseur est souvent la raison discrète pour laquelle une année de récupération des données reste stable.
Pour la gamme complète d'éléments disponibles sous forme compactée, y compris les qualités exactes référencées ci-dessus, le comprimés d'additifs d'alliage d'aluminium la gamme est organisée par élément afin que les spécifications et la commande restent simples.
Foire aux questions
En quoi les comprimés sont-ils différents des alliages maîtres ?
Un alliage maître est un matériau à base d'aluminium préfondu, tel que AlMn10, dans lequel l'élément cible est déjà dissous. Un comprimé est une poudre compactée plus un support de flux. Les alliages maîtres conviennent aux ajouts volumineux et aux familles d'alliages familières ; Les comprimés conviennent à de petites corrections précises, à des températures de maintien plus basses et à des fours à agitation limitée. De nombreuses fonderies utilisent les deux dans la même chaleur.
Comment calculer le poids de charge pour un ajout de tablette ?
Déterminez l'élément pur requis à partir du poids du bain et de l'écart de composition, puis divisez par la récupération attendue. Un bain d'une tonne qui nécessite 0,05 % de cuivre nécessite en théorie 0,5 kg de cuivre, soit environ 0,52 kg à 96 % de récupération. Confirmez toujours avec une lecture du spectromètre après avoir agité plutôt que de supposer que le calcul a parfaitement fonctionné.
Les tablettes doivent-elles être préchauffées avant d'être chargées ?
Généralement non. La sécheresse compte bien plus que la température. Si l'emballage a été ouvert dans un environnement humide, un séchage doux à environ 200°C élimine l'humidité de surface et évite les projections. Charger des comprimés froids et secs dans un bain correctement agité est une pratique normale et ne réduit pas de manière mesurable la récupération.
Si vous devez atteindre une plage étroite de manganèse, de titane ou de chrome dans une fonte d'aluminium, les comprimés chinois d'additifs pour alliages d'aluminium sont souvent l'outil le plus direct. Mais ils ne sont pas une marchandise. La densité des comprimés, le taux...
Une fonte d'aluminium de 12 tonnes se trouve à 735 °C, 200 kg de comprimés de manganèse y entrent, le four tient pendant dix minutes et le spectromètre revient toujours avec un faible taux de manganèse de 0,12 %. Commander plus de tablettes résout rarement ce problème. Les questions utile...
Lorsqu'une fonderie verse de l'A356 dans un moule permanent et constate des grains grossiers, un faible allongement et une porosité dispersée, la première réaction est souvent d'« ajouter quelque chose » à la masse fondue. Cette réaction peut aggraver le problème. Les additifs d...
